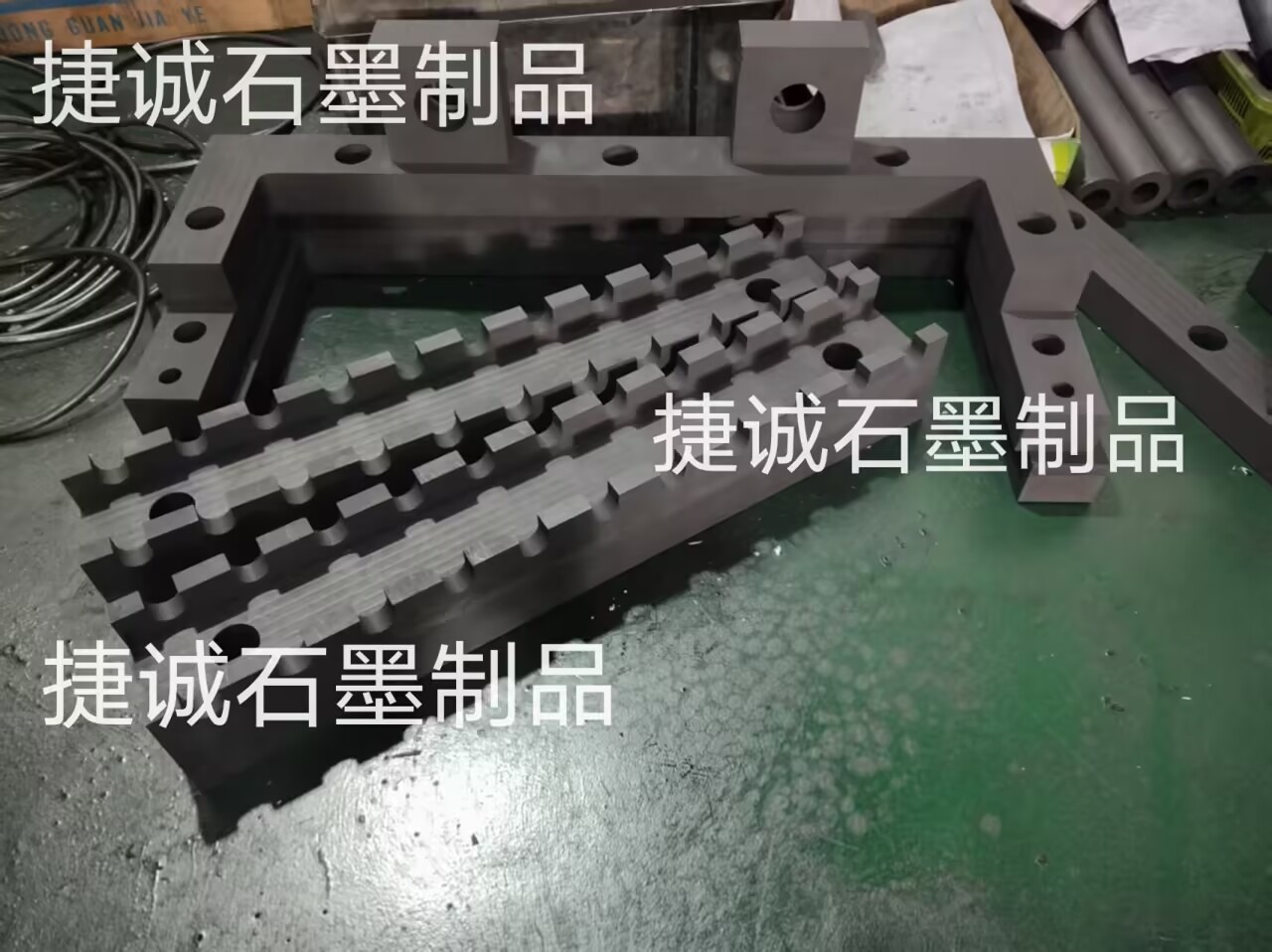

真空爐中石墨發熱元件的溫度散布直接影響工藝質量（如資料均勻性、熱處理作用）和設備壽數。由于真空環境下熱傳導、對流和輻射的獨特性，石墨發熱元件的溫度散布出現明顯的非均勻性，需經過規劃優化與控制戰略完成精準調控。以下從溫度散布特性、影響因素及優化方法三方面展開分析。
一、石墨發熱元件溫度散布特性
1.典型溫度散布規律
軸向（長度方向）梯度：
    發熱元件兩端因散熱條件差異（如與電極銜接處熱損失大）通常溫度較低，中心區域溫度較高。例如，某石墨加熱棒在2000℃工況下，兩端與中心溫差可達50-100℃。
徑向（截面方向）梯度：
    石墨資料導熱性（~100W/m·K）低于金屬，導致截面內存在徑向溫度梯度。例如，直徑50mm的發熱棒在滿負荷運行時，外外表與中心溫差可達20-30℃。
周向（圓周方向）非均勻性：
    因爐膛結構或工件遮擋，發熱元件周向輻射暖流密度不均，導致部分過熱或欠熱。例如，在單側工件加載的真空爐中，發熱元件接近工件側溫度或許比對側高15-20%。
2.動態溫度動搖
升溫階段：
    石墨熱容（~0.7J/g·K）導致升溫滯后，溫度梯度隨時間改變。例如，從室溫升至2000℃時，發熱元件外表溫差或許從初始的200℃逐步縮小至穩態的50℃。
保溫階段：
    熱輻射與熱傳導到達平衡后，溫度梯度趨于穩定，但仍受爐膛漏熱、氣體流動（若有）等因素影響。
降溫階段：
    石墨高溫抗氧化性差，需緩慢降溫（如≤50℃/h）以防止開裂，此刻溫度梯度反向改變（中心溫度下降更快）。
二、影響溫度散布的要害因素
1.石墨資料特性
導熱系數：
    各向異性導熱（軸向~100W/m·K，徑向~30W/m·K）導致溫度梯度方向性差異。
電阻率：
    電阻率（~8-15μΩ·m）隨溫度升高而增大，需動態調整功率以保持溫度均勻性。
純度與孔隙率：
    雜質（如金屬氧化物）和孔隙會下降導熱性，加重部分過熱。例如，灰分含量每添加1%，熱導率或許下降5-10%。
2.發熱元件規劃
幾何形狀：
    棒狀、板狀或螺旋狀元件的熱輻射面積和散熱途徑不同，影響溫度均勻性。例如，螺旋狀元件因外表積增大，周向溫差可下降30%。
銜接方法：
    電極與發熱元件的觸摸電阻（~mΩ級）會導致部分高溫。例如，觸摸電阻每添加1 mΩ，接頭溫度或許升高20-30℃。
外表處理：
    涂層（如SiC、TaC）可進步熱輻射率（ε從0.8升至0.95），但或許添加熱應力。
3.爐膛熱場環境
爐膛結構：
    熱屏蔽層（如石墨氈）的厚度和反射率影響輻射熱損失。例如，反射率從0.8進步至0.95，可使發熱元件外表溫度下降50-80℃。
工件布局：
    工件遮擋導致部分暖流密度改變。例如，工件覆蓋率超過60%時，發熱元件接近工件側溫度或許升高10-15%。
真空度與氣體：
    高真空下熱對流可疏忽，但殘余氣體（如H2O、O2）會加重石墨氧化，導致部分熱阻添加。
三、溫度散布優化方法
1.發熱元件規劃優化
分區加熱：
    將發熱元件分為2-3個獨立控溫區，經過PID控制平衡溫度。例如，某真空爐選用三區加熱后，軸向溫差從80℃降至15℃。
異形截面規劃：
    選用蜂窩狀、波浪形或中空結構添加輻射面積。例如，中空石墨棒（外徑50mm，內徑30mm）可使徑向溫差下降40%。
彈性支撐結構：
    使用石墨彈簧或波紋管補償熱膨脹，防止因應力會集導致開裂。例如，彈性支撐可使發熱元件壽數延伸50%以上。
2.熱場調控技能
多物理場仿真：
    經過COMSOL、ANSYS等軟件模擬溫度散布，優化發熱元件布局。例如，某案例經過仿真將爐膛溫差從±20℃優化至±5℃。
動態功率補償：
    基于紅外測溫反應，實時調整各區功率。例如，選用模糊控制算法后，溫度動搖范圍縮小60%。
氣體輔佐熱對流：
    在低真空（1-100Pa）下引進惰性氣體（如Ar），經過熱對流平衡溫度。例如，氣體流速0.5m/s時，軸向溫差可下降30%。
3.資料與工藝改進
高純度石墨：
    選用灰分<50ppm的等靜壓石墨，削減雜質引起的部分過熱。例如，高純石墨可使發熱元件壽數進步2-3倍。
外表涂層技能：
    涂覆SiC或TaC涂層，進步抗氧化性和熱輻射率。例如，SiC涂層可使氧化速率下降80%，熱輻射率進步至0.95。
分級升溫工藝：
    選用多段式升溫程序（如500℃/h→200℃/h→50℃/h），防止熱應力會集。例如，分級升溫可使發熱元件開裂率下降70%。
四、典型案例與作用對比
優化辦法 實施前 實施后 作用進步
三區獨立控溫+氣體循環 軸向溫差80℃，徑向溫差30℃ 軸向溫差15℃，徑向溫差8℃ 溫度均勻性進步70%
蜂窩狀發熱元件規劃 外表溫差±25℃ 外表溫差±5℃ 工藝良率進步40%
SiC涂層+彈性支撐結構 壽數500小時，氧化層厚50μm 壽數1800小時，氧化層厚10μm 壽數延伸260%，氧化下降80%
分級升溫+動態功率補償 開裂率12%，溫度動搖±15℃ 開裂率3%，溫度動搖±3℃ 可靠性進步75%
五、總結與主張
規劃優先：
    選用分區加熱、異形截面和彈性支撐結構，快速下降溫度梯度。
    經過多物理場仿真驗證規劃，防止試錯成本。
資料與工藝協同：
    高純度石墨+外表涂層+分級升溫工藝可明顯進步功能。
    動態功率補償技能是保持穩態溫度均勻性的要害。
長期維護：
    定時檢測電阻率改變（如每200小時測量一次），預警老化風險。
    清理爐膛內氧化產物，防止熱阻添加。
    經過以上辦法的綜合應用，真空爐石墨發熱元件的溫度均勻性可進步至±5℃以內，壽數延伸2-3倍，工藝穩定性進步50%以上，滿意半導體、航空航天等高精度領域的需求。
